Primeira lição de conserto de fontes ATX: conheça a fonte por dentro, entenda o caminho da energia no primário e aprenda a testar fusível, NTC, diodos e ponte retificadora com segurança.
Conserto de fonte ATX: Esta é a primeira lição de uma sequência estruturada para aprender conserto de fontes ATX de computadores.
O objetivo não será decorar componentes nem sair trocando peças aleatoriamente.
Vamos aprender a raciocinar desta forma:
sintoma
↓
bloco provável
↓
teste
↓
componente suspeito
↓
confirmação
↓
reparo
↓
teste final
Nesta primeira lição, vamos estudar principalmente a entrada da fonte e o início do circuito primário, acompanhando o caminho que a energia percorre desde a tomada.
O material-base desta aula apresenta fontes ATX tradicionais, inclusive modelos antigos com seletor manual de 115/230 V. Ao longo da lição, também vamos diferenciar esses projetos das fontes modernas com entrada automática.
Nesta primeira lição, você aprenderá:
- o que é uma fonte ATX;
- como identificar suas partes externas;
- como abrir uma fonte de maneira organizada;
- o que significa lado primário e lado secundário;
- como acompanhar trilhas da placa;
- o caminho inicial da energia elétrica;
- a função do fusível;
- a função do NTC;
- a função dos diodos retificadores;
- o que faz uma ponte retificadora;
- o papel dos capacitores do primário;
- como procurar curto-circuito sem energizar a fonte;
- como testar fusível, NTC e diodos com multímetro;
- erros comuns que podem destruir componentes novos.
A meta desta aula é que você consiga olhar para uma fonte aberta e reconhecer o primeiro bloco de alimentação.
Uma fonte ATX não deve ser tratada como um circuito eletrônico de baixa tensão comum.
Dentro dela existe uma região ligada diretamente à rede elétrica.
Mesmo depois que o cabo de força é removido, os capacitores do primário podem permanecer carregados com tensão perigosa.
Em uma fonte ligada a uma rede de aproximadamente 127 V AC, uma retificação convencional pode produzir perto de:
127 × 1,414 ≈ 180 V DC
Em 220 V AC:
220 × 1,414 ≈ 311 V DC
Fontes modernas com PFC ativo podem trabalhar com um barramento próximo da faixa de 380 a 400 V DC.
Uma fonte desligada da tomada não deve ser considerada automaticamente descarregada.
Nesta lição, os testes práticos serão feitos com a fonte desconectada da rede e com o circuito descarregado.
Medições com o primário energizado exigem conhecimento adicional, instrumentos adequados e procedimentos de bancada que estudaremos separadamente.
Não use chave de fenda, alicate ou outro objeto metálico para curto-circuitar diretamente os terminais de um capacitor de alta tensão.
Isso pode provocar:
- faísca intensa;
- corrente muito elevada;
- danos às trilhas;
- danos ao capacitor;
- projeção de metal;
- susto e acidente.
O procedimento adequado envolve descarga controlada e confirmação com instrumento de medição.
Nesta fase do curso, a regra será simples:
Antes de tocar ou medir o primário, confirme que a fonte está fora da tomada e que os capacitores não apresentam tensão perigosa.
A fonte ATX transforma a energia da rede elétrica em tensões adequadas para os componentes do computador.
De forma simplificada:
Rede elétrica AC
↓
Entrada e proteção
↓
Retificação
↓
Alta tensão DC
↓
Chaveamento
↓
Transformador
↓
Retificação secundária
↓
Filtragem
↓
12 V / 5 V / 3,3 V e outras tensões
Nesta aula estudaremos apenas o começo desse caminho.
Em uma fonte ATX podemos encontrar:
- entrada para o cabo de força;
- ventoinha;
- etiqueta com especificações;
- cabos e conectores de saída;
- chave liga/desliga em alguns modelos;
- seletor
115/230 Vem fontes antigas.
Parece óbvio, mas faz parte do diagnóstico.
Se a fonte possui chave traseira e ela estiver na posição desligada, o computador não receberá alimentação.
Antes de abrir qualquer equipamento, comece pelo básico.
Fontes ATX antigas podem possuir uma chave seletora.
Esse seletor precisa estar configurado corretamente para a rede utilizada.
Uma seleção incorreta pode provocar falha grave.
Fontes modernas normalmente possuem entrada automática, frequentemente indicada por algo semelhante a:
100-240 V~
50-60 Hz
Nesse caso, não existe seletor manual.
Antes de desmontar a fonte, observe a etiqueta.
Procure informações como:
- fabricante;
- modelo;
- potência declarada;
- tensão de entrada;
- frequência;
- correntes das saídas;
- presença de entrada universal.
Isso já ajuda a entender que tipo de projeto você encontrará.
Uma fonte antiga de 250 W com seletor manual pode ser completamente diferente de uma fonte moderna de 650 W com PFC ativo.
Para abrir uma fonte ATX, normalmente removemos os parafusos da tampa.
Uma prática simples evita vários problemas:
Separe imediatamente todos os parafusos em um recipiente.
Parafusos soltos na bancada podem:
- cair dentro da fonte;
- provocar curto posteriormente;
- desaparecer;
- ser confundidos com outros parafusos.
Também observe a posição da ventoinha, dos cabos e das peças antes de desmontar.
Fotos tiradas antes da desmontagem podem ajudar muito na montagem.
Fontes antigas frequentemente acumulam muita poeira.
A sujeira dificulta:
- inspeção visual;
- identificação dos componentes;
- leitura das marcações;
- análise das soldas.
Para limpeza inicial, podemos utilizar ferramentas adequadas, como pincel antiestático e equipamentos próprios para remoção de poeira.
Evite produzir eletricidade estática ou danificar componentes mecanicamente.
A limpeza também permite encontrar defeitos visuais como:
- capacitor estufado;
- componente escurecido;
- resistor carbonizado;
- trilha queimada;
- solda trincada;
- conector aquecido.
Uma fonte chaveada é dividida em regiões.
As duas mais importantes para começar são:
É o lado ligado à rede elétrica.
Aqui encontramos componentes como:
- fusível;
- filtro de entrada;
- NTC;
- ponte retificadora ou diodos;
- capacitores de alta tensão;
- transistores ou MOSFETs de chaveamento;
- circuito de controle primário.
É o lado eletricamente isolado da rede pelo transformador principal.
Aqui encontramos os circuitos que geram e filtram as tensões utilizadas pelo computador.
Por enquanto, concentre-se nesta ideia:
Tomada → primário → transformador → secundário → computador
No material-base, acompanhamos fisicamente as trilhas da placa.
Essa é uma habilidade fundamental.
O caminho simplificado pode ser representado assim:
Rede AC
↓
Fusível
↓
Proteção / filtro de entrada
↓
NTC
↓
Ponte retificadora ou quatro diodos
↓
Capacitor(es) do primário
↓
Circuito de chaveamento
Em fontes reais, a ordem exata de alguns componentes pode variar.
Também podem existir:
- MOV;
- bobinas;
- capacitores X;
- capacitores Y;
- filtros EMI;
- relés;
- circuitos de PFC.
Vamos estudá-los em lições posteriores.
Uma placa de circuito impresso contém trilhas de cobre que interligam os componentes.
Ao observar uma fonte, não pense apenas:
“Este componente parece ser um fusível.”
Pense:
“De onde esta trilha vem e para onde ela vai?”
Esse raciocínio permite reconstruir o circuito mesmo sem esquema elétrico.
Exemplo:
entrada AC
↓
trilha
↓
fusível
↓
trilha
↓
NTC
↓
trilha
↓
ponte retificadora
Essa habilidade será utilizada durante todo o curso.
Em algumas placas você encontrará pequenos fios rígidos atravessando trechos da placa.
Eles funcionam como ligações elétricas e podem ser chamados de jumpers.
Um jumper pode ser usado quando o projetista precisa levar uma conexão de um ponto a outro sem criar uma trilha naquele caminho.
Para o diagnóstico, trate o jumper como qualquer outro condutor:
ponto A ───── jumper ───── ponto B
Ele também pode apresentar:
- solda quebrada;
- corrosão;
- rompimento mecânico.
O fusível é um dos primeiros componentes que encontramos no caminho da rede elétrica.
Sua função principal é interromper a corrente quando ocorre uma condição anormal suficientemente intensa.
Se o fusível estiver aberto, a fonte pode ficar completamente morta.
Porém existe uma regra essencial:
Fusível queimado normalmente é consequência de um problema, não necessariamente a causa principal.
Se você simplesmente trocar o fusível sem descobrir por que ele abriu, o novo fusível pode queimar imediatamente.
Não substitua um fusível por outro de corrente maior simplesmente para evitar que ele queime.
O componente de reposição deve respeitar as especificações do projeto.
Observe:
- corrente nominal;
- tensão nominal;
- tipo rápido ou retardado;
- dimensões;
- características especificadas pelo fabricante.
Exemplo:
T3.15A 250V
O T normalmente indica fusível de ação retardada.
A escolha do fusível faz parte da proteção do equipamento.
Com a fonte:
- desconectada da tomada;
- descarregada;
- sem alimentação externa;
coloque o multímetro em continuidade ou resistência.
Meça as duas extremidades do fusível.
Um fusível íntegro deve apresentar continuidade e resistência muito baixa.
Um fusível aberto não apresentará continuidade.
Representação:
fusível bom:
[ ponta ]──────[ fusível ]──────[ ponta ]
continuidade
fusível aberto:
[ ponta ]────── X ──────────────[ ponta ]
sem continuidade
Se estiver aberto, não coloque outro antes de investigar curto no primário.
O NTC é um resistor cujo valor diminui quando sua temperatura aumenta.
Em fontes ATX ele é frequentemente utilizado para limitar a corrente de partida.
Ao ligar a fonte, os capacitores do primário estão descarregados e inicialmente podem puxar uma corrente elevada.
O NTC ajuda a reduzir esse impacto.
Depois que aquece, sua resistência diminui.
Ele costuma ter formato de disco.
Pode aparecer em cores como:
- preto;
- verde;
- azul;
- outras, dependendo do fabricante.
Não confie apenas na cor.
Leia a marcação do componente sempre que possível.
Com a fonte desligada e descarregada, podemos medir sua resistência.
Um NTC de entrada normalmente apresenta resistência relativamente baixa quando frio, mas não existe um valor universal válido para todas as fontes.
O valor depende de:
- modelo;
- temperatura;
- corrente prevista;
- projeto da fonte.
Portanto, não adote como regra:
"todo NTC deve medir menos de 10 ohms"
Alguns podem apresentar poucos ohms, outros valores diferentes.
O melhor procedimento é:
- ler a marcação;
- consultar a especificação quando possível;
- verificar se o componente não está aberto;
- verificar se há sinais de trinca ou dano térmico;
- comparar a medição com o valor esperado do componente.
Se o NTC estiver eletricamente aberto no caminho de entrada, a alimentação pode não chegar aos estágios seguintes.
O sintoma pode ser:
- fonte completamente morta;
- ausência de funcionamento do circuito de standby;
- nenhuma reação ao comando de partida.
Entretanto, antes de condenar o NTC, verifique também suas soldas.
Um componente bom pode parecer defeituoso se sua solda estiver quebrada.
Isso acontece bastante em componentes:
- pesados;
- que aquecem;
- submetidos a vibração;
- próximos da entrada.
Inspecione com boa iluminação e, se necessário, lupa.
Procure:
- anel ao redor do terminal;
- solda opaca;
- fissura;
- terminal solto.
Não faça ressolda indiscriminada.
Primeiro identifique a falha.
Depois da entrada e dos elementos de proteção, encontramos o estágio de retificação.
Algumas fontes utilizam quatro diodos individuais.
Outras utilizam uma ponte retificadora encapsulada.
Eletricamente, a ponte contém quatro diodos organizados para retificação de onda completa.
Representação simplificada:
AC ~
│
┌────┴────┐
│ ponte │
│retific. │
└────┬────┘
│
+ DC -
A entrada é corrente alternada.
A saída é uma tensão pulsante com polaridade definida, que será filtrada pelos capacitores do primário.
Um diodo de silício em boas condições normalmente conduz em um sentido e bloqueia no sentido inverso.
No multímetro em modo diodo, uma leitura típica pode ficar aproximadamente na faixa de:
0,4 V a 0,8 V
dependendo do componente e das condições de teste.
Alguns multímetros mostram isso como números como:
400
500
600
700
quando a escala representa milivolts.
O importante não é decorar um número exato.
O importante é entender o comportamento:
sentido direto → conduz
sentido reverso → bloqueia
Com o circuito desligado e descarregado:
- coloque o multímetro no modo diodo;
- meça o componente em um sentido;
- inverta as pontas;
- compare as leituras.
Comportamento esperado:
sentido 1 → queda de tensão
sentido 2 → OL / aberto
Se medir praticamente zero nos dois sentidos, pode existir curto.
Se aparecer aberto nos dois sentidos, o diodo pode estar aberto.
A medição dentro do circuito pode ser influenciada por outros componentes.
Quando houver dúvida, pode ser necessário isolar um terminal.
Diodos possuem polaridade.
A faixa impressa no corpo normalmente identifica o cátodo.
Ao substituir um diodo, a orientação precisa ser respeitada.
Antes de remover o componente:
- fotografe;
- marque a posição;
- observe a serigrafia da placa.
Montar um diodo invertido pode impedir o funcionamento e provocar danos.
Um defeito muito comum no primário é curto em um componente da retificação ou do chaveamento.
Quando um diodo da ponte entra em curto, ele pode provocar corrente muito elevada.
O resultado pode ser:
diodo em curto
↓
corrente excessiva
↓
fusível abre
↓
fonte morta
Por isso:
Depois de encontrar um fusível aberto, investigue curto antes de instalar um fusível novo.
Uma ponte retificadora costuma possuir quatro terminais:
~
~
+
-
Os dois terminais ~ recebem corrente alternada.
Os terminais + e - fornecem a saída retificada.
Como internamente existem quatro diodos, o teste é feito verificando os caminhos de condução entre:
- cada terminal AC e
+; -e cada terminal AC;
sempre observando condução em um sentido e bloqueio no outro.
Não trate todos os terminais como equivalentes.
Primeiro identifique a marcação da ponte.
Depois da retificação encontramos um ou mais capacitores eletrolíticos de alta tensão.
Em fontes antigas com seletor manual, é comum encontrar dois capacitores trabalhando em uma configuração associada ao seletor de tensão.
Em projetos modernos, é comum encontrar um grande capacitor de barramento após a retificação e, quando existe PFC ativo, após o estágio de correção do fator de potência.
Esses capacitores armazenam energia.
É justamente por isso que continuam perigosos mesmo depois que a fonte sai da tomada.
Ao medir resistência em um circuito que contém capacitores, você pode observar a leitura mudar.
Isso acontece porque o multímetro injeta uma pequena corrente e o capacitor começa a carregar.
Por exemplo:
leitura inicialmente baixa
↓
valor aumenta
↓
tende a uma resistência maior
Portanto, não interprete automaticamente uma leitura momentaneamente baixa como curto.
Curto verdadeiro tende a permanecer com resistência muito baixa.
Mesmo assim, circuitos paralelos podem alterar a leitura.
Em uma placa montada, os capacitores estão ligados a vários outros componentes.
Podem existir:
- resistores de descarga;
- resistores de partida;
- redes de medição;
- semicondutores;
- bobinas;
- circuitos auxiliares.
Por isso, uma medição de resistência no barramento não precisa necessariamente mostrar infinito.
O objetivo é identificar um curto persistente ou resistência anormalmente baixa, considerando o circuito.
Depois de encontrar fusível queimado, uma sequência inicial mais segura é:
1. Fonte fora da tomada
2. Confirmar descarga do primário
3. Inspeção visual
4. Testar fusível
5. Verificar curto no barramento
6. Testar ponte/diodos
7. Verificar semicondutores do primário
8. Só depois pensar em energização controlada
Nesta primeira lição estudamos os itens até a retificação.
MOSFETs e transistores de potência serão estudados mais adiante.
Imagine:
fusível queimado
↓
técnico troca o fusível
↓
diodo continua em curto
↓
fonte é ligada
↓
novo fusível queima
Agora imagine um defeito ainda mais grave.
O novo fusível pode não ser a única peça afetada.
Por isso o diagnóstico precisa vir antes da energização.
O material-base sugere em alguns momentos substituir certos componentes por equivalentes “iguais ou maiores”.
Essa regra é perigosa quando aplicada sem análise.
Um componente deve ser substituído com base em parâmetros elétricos específicos.
Para um NTC, por exemplo, podem importar:
- resistência a 25 °C;
- corrente nominal;
- energia suportada;
- diâmetro;
- comportamento térmico.
Para um diodo:
- tensão reversa;
- corrente;
- velocidade;
- encapsulamento;
- dissipação.
Para um fusível:
- corrente;
- tensão;
- curva de atuação;
- capacidade de interrupção.
Em eletrônica, “maior” não significa automaticamente “melhor”.
Antes do multímetro, use os olhos.
Procure:
- fusível escurecido;
- NTC trincado;
- diodo rachado;
- ponte queimada;
- capacitor estufado;
- vazamento;
- placa escurecida;
- solda quebrada;
- trilha rompida;
- componente carbonizado.
Mas lembre-se:
Um componente pode estar eletricamente defeituoso e parecer perfeito externamente.
A inspeção visual é o começo, não o diagnóstico completo.
Para esta fase do curso, são úteis:
- chave Phillips adequada;
- pinça;
- multímetro digital;
- lupa;
- iluminação de bancada;
- pincel apropriado;
- recipiente para parafusos;
- câmera ou celular para registrar posições.
Mais adiante adicionaremos outras ferramentas.
Nesta lição usamos principalmente:
Para verificar caminhos elétricos simples.
Exemplos:
- fusível;
- jumper;
- trilha;
- conexão.
Para procurar:
- componente aberto;
- resistência anormal;
- curto persistente.
Para testar:
- diodos;
- junções de semicondutores;
- ponte retificadora.
Nesta etapa, não precisamos energizar a fonte para aprender esses testes.
Imagine uma fonte que não apresenta nenhuma reação.
O raciocínio inicial pode ser:
fonte morta
↓
há caminho elétrico de entrada?
↓
fusível está bom?
↓
NTC está íntegro?
↓
ponte retificadora está em curto ou aberta?
↓
existe curto no barramento?
Observe que ainda não estamos afirmando qual peça queimou.
Estamos eliminando possibilidades.
Esse é o raciocínio correto de diagnóstico.
Suponha que encontramos:
fusível = aberto
Não troque imediatamente.
Faça:
1. confirmar fusível aberto
2. inspecionar visualmente o primário
3. verificar curto no barramento
4. testar os quatro diodos ou a ponte
5. verificar se algum semicondutor está em curto
6. identificar a causa
7. substituir os componentes defeituosos
8. revisar soldas e trilhas
9. somente então preparar o teste de energização
É assim que começamos a deixar de ser “trocadores de peças” e passamos a diagnosticar.
Pode queimar novamente.
Pode comprometer a proteção e aumentar os danos.
O teste precisa comparar os dois sentidos.
Pode provocar falha ou dano.
Capacitores e caminhos paralelos podem enganar.
Muitos componentes defeituosos não apresentam dano visual.
O capacitor pode continuar carregado.
O primário energizado possui tensão potencialmente letal.
Guarde este mapa:
REDE ELÉTRICA
│
▼
[FUSÍVEL]
│
▼
[FILTRO / PROTEÇÃO]
│
▼
[NTC]
│
▼
[PONTE RETIFICADORA]
│
▼
[CAPACITOR DO PRIMÁRIO]
│
▼
[CHAVEAMENTO]
Nesta lição dominamos principalmente os quatro primeiros blocos.
Resolva antes de consultar novamente o texto.
Explique com suas próprias palavras a diferença entre:
- primário;
- secundário.
Coloque os componentes em uma ordem lógica:
ponte retificadora
fusível
capacitor do primário
NTC
rede elétrica
Uma fonte chegou com o fusível aberto.
Qual é a atitude correta?
A) colocar um fusível maior;
B) trocar o fusível e ligar imediatamente;
C) investigar curto e a causa da sobrecorrente antes de energizar;
D) retirar o fusível e colocar um fio.
Um diodo mede praticamente zero nos dois sentidos no modo diodo.
Qual defeito é provável?
Explique por que não podemos afirmar que todo NTC de fonte ATX precisa medir exatamente o mesmo valor.
Pegue uma placa eletrônica desligada e tente acompanhar uma trilha visualmente de um componente a outro.
Não precisa ser uma fonte ATX.
O objetivo é treinar a leitura física da placa.
Considere o seguinte caso:
Sintoma:
fonte completamente morta
Inspeção:
fusível aberto
Medição:
um diodo da ponte conduz nos dois sentidos
Explique:
- qual componente provavelmente apresenta defeito;
- por que o fusível pode ter aberto;
- por que não devemos simplesmente trocar o fusível;
- o que deve ser verificado antes de energizar a fonte novamente.
Imagine que você possui uma fonte antiga e nenhum esquema elétrico.
Você identifica:
- entrada AC;
- fusível;
- NTC;
- quatro diodos;
- dois grandes capacitores eletrolíticos.
Desenhe no papel um diagrama em blocos mostrando o caminho provável da energia.
Não precisa desenhar o circuito eletrônico completo.
O objetivo é aprender a transformar a placa física em um modelo mental do circuito.
Antes de avançar, você deve conseguir explicar com suas próprias palavras:
- o que é uma fonte ATX;
- o que é o primário;
- por que o primário é perigoso;
- por que um capacitor pode continuar carregado;
- qual é a função do fusível;
- por que fusível queimado pode indicar outro defeito;
- o que faz um NTC;
- o que faz uma ponte retificadora;
- como um diodo deve se comportar no modo diodo;
- por que precisamos medir um diodo nos dois sentidos;
- por que a orientação do diodo importa;
- como seguir uma trilha da placa;
- por que não devemos aumentar o valor do fusível;
- por que não existe um único valor de resistência válido para todos os NTCs;
- por que devemos procurar curto antes de energizar uma fonte reparada.
Você também deve conseguir entender este fluxo:
fonte morta
↓
inspeção visual
↓
fusível
↓
NTC
↓
retificação
↓
curto no primário?
↓
diagnóstico antes da troca
E, mais importante, deve entender a ideia central desta lição:
No conserto de uma fonte ATX, primeiro entendemos o caminho da energia. Depois medimos. Somente então substituímos componentes.
Na Lição 2, avançaremos pelo primário para estudar com mais profundidade os capacitores de alta tensão, transistores/MOSFETs de chaveamento, circuito de partida e os principais motivos que fazem uma fonte tentar ligar e desligar imediatamente.
Veja também: mais conteúdos sobre Eletrônica.

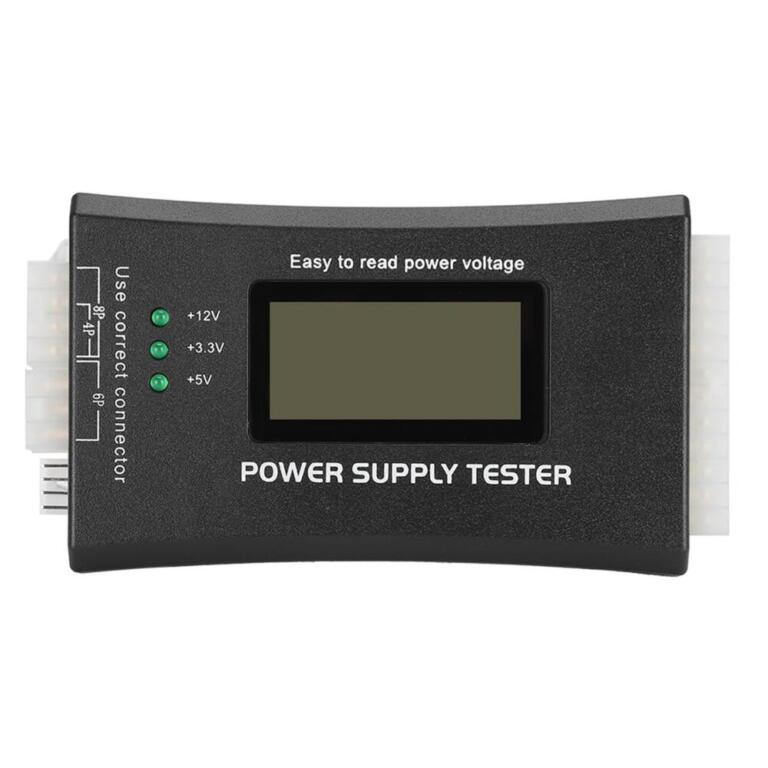

Ferramenta de Teste de Fonte Alimentação ATX Com Display LCD para Inspeção e Manutenção Computadores
Ferramenta de Teste de Fonte Alimentação ATX Com Display LCD para Inspeção e Manutenção Computadores. Produto recomendado para estudos, programação e produtividade.
Deixe um comentário
